产品详情
性能特点：

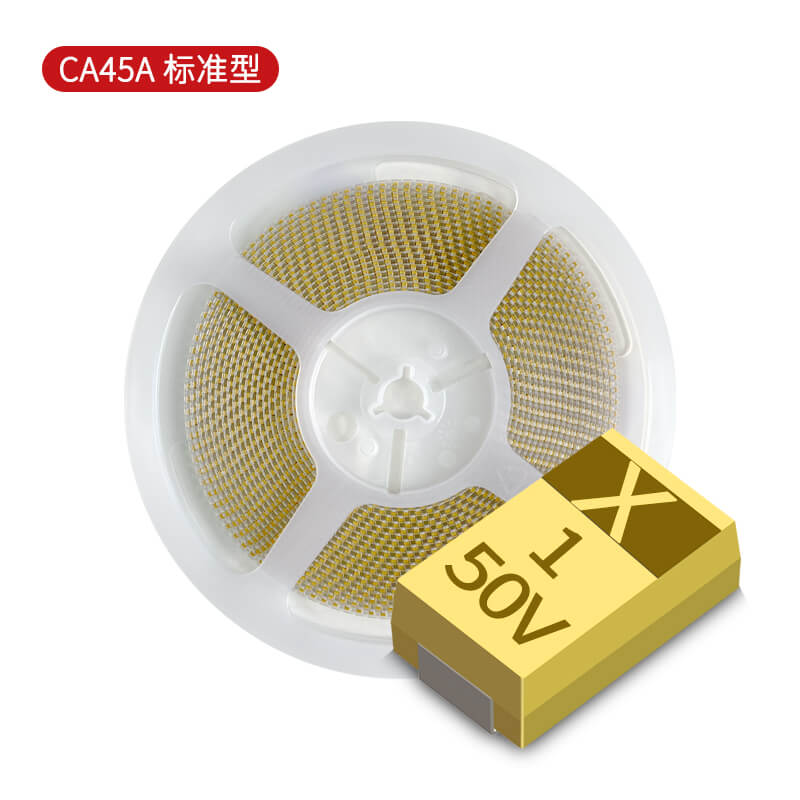

测试 | CA45A 型(温度范围-55℃～+125℃) | |||||||||
| 条件 | 特性 | |||||||||
| 耐久性 | 在 85℃下施加额定电压或在 125℃下施加类别电压 2000h，电路阻抗≤0.1Ω/V。试验结束后在室温下稳定(1～2)h 后测量。 | 外观检查 | 无可见损伤 | |||||||
| 直流漏电流 | 不超过初始极限值的 1.25 倍 | |||||||||
| 电容量变化 | 初始值±10%以内 | |||||||||
| 损耗角正切值 | 不超过初始极限值 | |||||||||
| 耐湿 | 在 65℃，95%RH 条件下保存 500h，无施加电压。试验结束后在室内温度与湿度条件下稳定(1～2)h 后测量。 | 外观检查 | 无可见损伤 | |||||||
| 直流漏电流 | 不超过初始极限值的 1.5 倍 | |||||||||
| 电容量变化 | 初始值±10%以内 | |||||||||
| 损耗角正切值 | 不超过初始极限值的 1.2 倍 | |||||||||
温度 稳定性 | 步骤 | 温度℃ | 持续时间min | +20℃ | -55℃ | +20℃ | +85℃ | +125℃ | +20℃ | |
| 1 | +20 | 15 | 直流漏电流 | IL | n/a | IL | 10×IL | 12.5×IL | IL | |
| 2 | -55 | 15 | 电容量变化 | n/a | -10/+0% | ±5% | -0/+10% | -0/+20% | ±5% | |
| 3 | +20 | 15 | 损耗角正切值 | IL | 1.5×IL | IL | 1.5×IL | 2×IL | IL | |
| 4 | +85 | 15 | IL—初始极限值，n/a—不适用。 | |||||||
| 5 | +125 | 15 | ||||||||
| 6 | +20 | 15 | ||||||||
浪涌 电压 | 1000 次循环，温度 125℃，每个循环由施加浪涌电压充电 30s，接着放电 5min30s 的周期组成(共 6min)，通过 1000Ω的电阻施加浪涌电压。浪涌电压值为 1.3 倍类别电压。 | 外观检查 | 无可见损伤 | |||||||
| 直流漏电流 | 不超过初始极限值 | |||||||||
| 电容量变化 | 初始值±5%以内 | |||||||||
| 损耗角正切值 | 不超过初始极限值 | |||||||||
机械 冲击 | MIL-STD-202， 方法 213，条件 C | 外观检查 | 无可见损伤 | |||||||
| 直流漏电流 | 不超过初始极限值 | |||||||||
| 电容量变化 | 初始值±5%以内 | |||||||||
| 损耗角正切值 | 不超过初始极限值 | |||||||||
| 等效串联电阻 | 不超过初始极限值 | |||||||||
| 振动 | MIL-STD-202， 方法 204，条件 D | 外观检查 | 无可见损伤 | |||||||
| 直流漏电流 | 不超过初始极限值 | |||||||||
| 电容量变化 | 初始值±5%以内 | |||||||||
| 损耗角正切值 | 不超过初始极限值 | |||||||||
| 等效串联电阻 | 不超过初始极限值 | |||||||||
